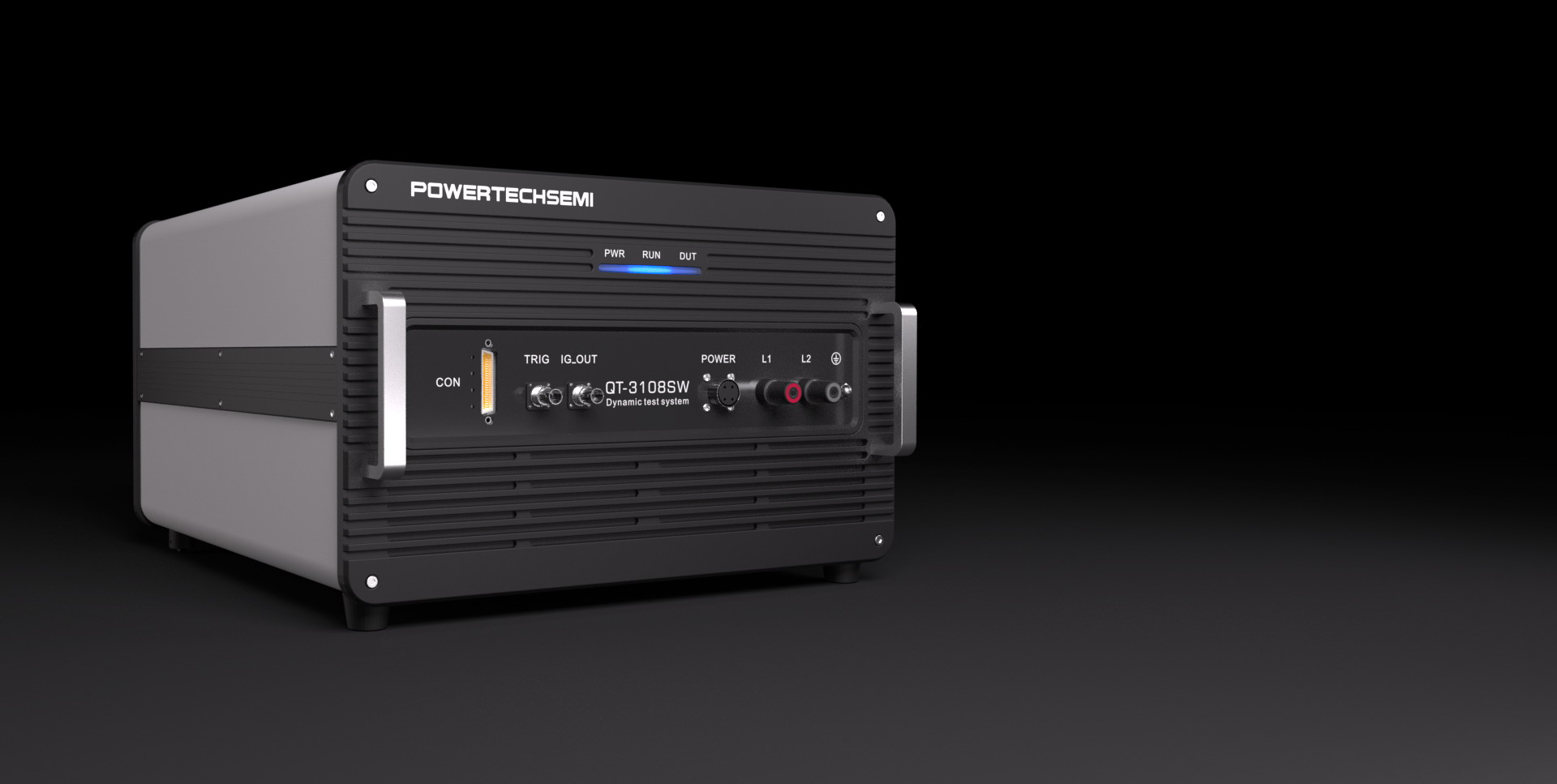

QT-3108SW 動態測試方案
低雜訊 247/TPAK 動態測試方案：由 QT-3108SW 動態測試系統與重力式分選機組成。
支援 TO247/TPAK SIC MOS IGBT 封裝元件動態參數測試。
多重安全保護
● 支援過載欠壓保護
● RG 1-512線性可調
● 負載電感10-1100uH步進10uH
● 短路保護<1us
● 支援KGD測試針卡保護電路
● RG 1-512線性可調
● 負載電感10-1100uH步進10uH
● 短路保護<1us
● 支援KGD測試針卡保護電路
測試需求，全方位覆蓋
QT-3108SW功能齊全，支援SW、ISC 、TRR（系列參數）、
ILATCH、SCSOA、QG參數測試，選配UIS。
應用環境測試應用板與分選機直連 |
開通/關斷延遲TDON / TDOFF
測量範圍：0~2us |
上升/下降時間TR / TF
測量範圍：0~2us |
反向恢復時間TRR
測量範圍：0~5us |
反向恢復電荷QRR
測量範圍：0～10uC； |
總柵電荷QG
測量範圍：0~100uC； |
短路電流SCSOA
測量範圍：0~5000 A； |
鉗住電流ILATCH
測量範圍：25~1000 A； |
閾值電壓VTH
測量範圍：0～10.0V； |
|
< 30nH
雜散電感
整合化測試，
解決線材分佈電感引起測試結果不良
解決線材分佈電感引起測試結果不良
|
